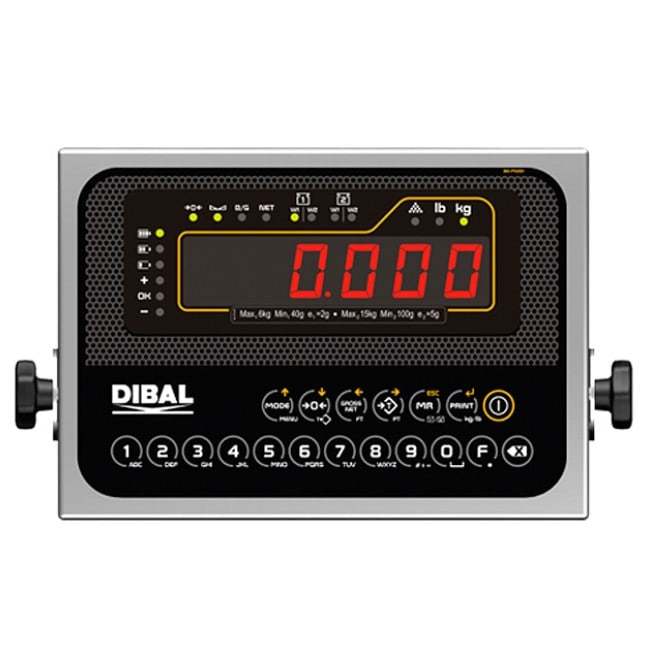

Промышленные весовые индикаторы DMI-620 Dibal

Весовой терминал DMI-620 предназначен для измерения, управления и индикации электрических сигналов от весоизмерительных тензорезисторных датчиков. В комплекте с платформенными весами он используется, как весоизмерительная система при взвешивании материалов и управлении различными технологическими процессами на предприятиях промышленности, сельского хозяйства и транспорта.

Segments LCD Display Connectable to platforms up to 14 load cells Connectable to two platforms up to 14 load cells UP to 400 PLU USB optional RS-232 Internal rechargable battery optional

Весовой индикатор Dibal DMI-620 подходят для множество функций в процессах взвешивания (подсчет штук, контрольное взвешивание, дозирование ...) и могут подключаться к двум весовым платформам с общим количеством 14 тензодатчиков. Благодаря буквенно-цифровой клавиатуре можно вводить данные или вызывать их из памяти. Большие клавиши с механической кнопкой позволяют работать даже в перчатках, подтверждение ввода осуществляется звуковым обратным сигналом. Версия из нержавеющей стали AISI 304.

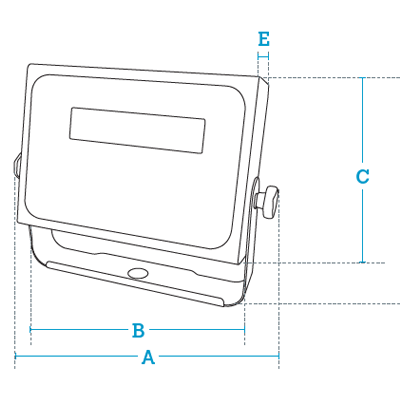

Размеры весовых индикаторов DMI-620

Размеры в мм

A 294
B 253
C 178
D 238
E 74,5

Сфера применения

Весовой терминал получает данные о весе, управляет другими компонентами системы, например, дозирующими устройствами, и собирает все данные о производственном процессе. Помимо функций взвешивания, терминал имеет программы для следующих задач:
  • Подсчёт
  • Дозировка
  • Сбор статистических данных в соответствии с предписаниями о готовой упаковке
  • Контроль допустимых отклонений
  • На производстве
  • Контроль допустимых отклонений

Основные характеристики

  • Прочный промышленный дизайн с классом защиты IP65
  • Взвешивание, тарирование, суммирование
  • Тара – 10 программируемых значений тар
  • Подсчет количества штук
  • Проверка взвешивания (меньше-точный вес - больше)
  • Сохранение результатов взвешивания ( 1 000)
  • Дозирование: 1 продукт / 2 скорости — с Опцией: 4 Input/Output
  • Проверка взвешивания — с Опцией: 4 Input/Output. Выбор 1 или 2 платы
  • Аналоговый выход 4-20 мА/0-10В —Опция
  • Часы режима реального времени, работает от аккумулятора
  • База данных для 400 PLU (продуктов) и 400 записи (клиенты, поставщики, операторы ...)
  • Внутренняя память —Опция
  • Функция повторителя
Что такое ALiBi
С памятью ALiBi можно сохранять 400 000 взвешивания, после превышения ALiBi ID будет начинаться опять с 0000 и номер кода увеличивается на единицу.
Вес кодируется следующим образом:
<Unique code number> <ALiBi ID>
  • <Unique code number>: Количество 5 цифр от 0 до 99999, указывает на код номера
  • <ALiBi ID>: Количество 6 цифры от 0 до 399999, указывает на порядковый номер взвешивания
Можно получить следующую информацию:
ALiBi WEIGHT VALUE ЗНАЧЕНИЕ ВЕСА
TARE VALUE ЗНАЧЕНИЕ ТАРЫ
TYPE OF TARE ТИП ТАРЫ
NUMBER OF PLATAFORM НОМЕР ПЛАТФОРМЫ
WEIGHING DATE ДАТА ВЗВЕШИВАНИЯ
TIME OF WEIGHING ВРЕМЯ ВЗВЕШИВАНИЯ
WEIGHT UNIT ЕДИНИЦА ВЗВЕШИВАНИЯ

Возможные модели серии

Custom heading

1
DIBAL DMI-620
DMI-620
  • Ref.: 7VC3A0I1UE
  • Подключение до 2 весовых платформ, с общим количеством тен­зо­дат­чи­ков 14 Опция Подключение ко второй платформе
  • 2 – порта RS-232, один из них с питанием (5 В / 500 мА)
  • Опция Порты: RS-485/RS-422
  • Опция Ethernet TCP/IP и UDP
  • Опция 4 Input/Output: Дозировка с контролем очереди включена
  • Опция Analog output: 4-20 мА / 0-10 В
  • Опция Встроенная память
  • Опция USB port
  • Опция Ethernet + USB
  • Опция Wi-Fi
  • Опция Внутренняя аккумуляторная батарея (Li-ion) Время работы до 44 часов (в зависимости от условий использования).
  • Опция ALIBI memory
  • ! Других опций нет

CPU

  • ARM 32 bit cortex M3
  • Память: 256 Кб Flash та 48 Кб RAM

Взвешивания

  • Подключение к 2 весовым платформам, с общим количеством тензодатчиков 14. (Подключение ко 2-й платформе – с общим числом 14 тензодатчиков—Опция)
  • Юстировка по нескольким точкам линеаризации (точек линеаризации: 5)
  • До 6000 div . Монодиапазон, мультидиапазон или мультиинтервал

Конструкция...

  • КОРПУС
    • Нержавеющая сталь AISI 304
  • ДИСПЛЕЯ И КЛАВИАТУРЫ
    • Клавиатура с 19 клавишами и красный LED дисплей с 6 цифрами (высота символов 1” – 25,4 мм)
  • РЕЖИМ РАБОТЫ: вес (кг, фунт), подсчет штук, контрольное взвешивание ...
  • КРЕПЛЕНИЯ с возможностью регулировки угла для установки на стол или на стену в комплекте

Связь с ПК

  • 2 – порта RS-232, один из них с питанием (5 В / 500 мА) (скорость – 115200 bps)
  • Опция: Ethernet (TCP/iP и UDP)
  • Опция: RS-485/RS-422
  • Опция: USB порт
  • Опция: Wi-Fi порт
  • Доступно несколько протоколов связи

PC Software

  • DCM для настройки, резервного копирования, управления и обработки данных, полученных весовыми индикаторами

Потребление энергии

  • 230 В / 50 Гц
  • Опция: внутренняя аккумуляторная батарея (Li-ion). Время работы до 44 часов (в зависимости от условий использования).

Связь с другими устройствами

  • Ручной этикеровщик серии LP-500
  • Повторитель RD-4 (или другой индикатор DMI в качестве повторителя)

Другие возможные подключения

  • Внешний принтер Epson протокол
  • Другие устройства, имеющие опцию 4 Input/Output
